Per venire incontro alle esigenze dei tecnici coinvolti nella riparazione e nella rigenerazione dei moderni sistemi frenanti EBS, presenti nei veicoli industriali, abbiamo realizzato insieme al nostro partner G.G.N. un innovativo tester per la diagnosi dei modulatori EBS.
To meet the needs of technicians involved in the repair and regeneration of EBS braking systems, OMNIA TEC and G.G.N. have joined to develop testers for diagnosis and repairing of EBS modulators.
Senza l’impiego di uno strumento di diagnosi multimarca che si colleghi alla centralina EBS del veicolo, il nostro tester di diagnosi EBS consente di connettersi direttamente al modulatore mediante una apposita interfaccia e di testarne in modo completamente automatico la componentistica pneumatica ed elettronica.
I test funzionali per la riparazione o la rigenerazione possono essere eseguiti direttamente sul veicolo o su un banco prova dedicato, dotato di connessioni pneumatiche, valvole, manometri e alimentazione elettrica a 24V.
Without the need of using a multi-brand diagnostic tool connected to the EBS ECU on vehicle, our system allows you directly to connect to the EBS modulator via a special electronic device and automatically to test pneumatic and electronic components.
The functional tests for repairing or regeneration may be directly performed on the vehicle or otherwise on a dedicated test bench, equipped with pneumatic connections, valves, pressure gauges and 24V power supply.
Video – Diagnosi Modulatori EBS
Assembly of the pneumatic connections to the EBS Wabco modulator of the 2nd generation which must be controlled
Electrical connections to the EBS modulator are realized.
(All cables in this video are parts of the cables kit supplied with the tester of EBS modulators)

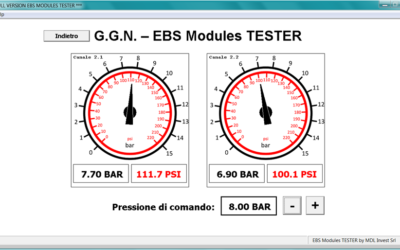

Control of the electropneumatic valves of the EBS modulator to check their functioning and internal pressure sensors.
Similar to video 3, but with the camera essentially focused on the display of the notebook

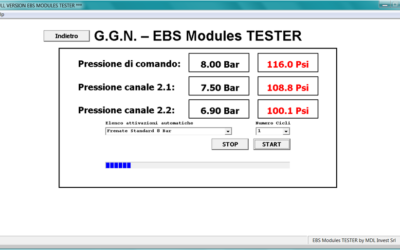

The endurance test.
You can choose between different braking types (or braking modes) and different repeats cycles numbers. This test can last for 10 cycles of repetitions up to about 30 minutes.

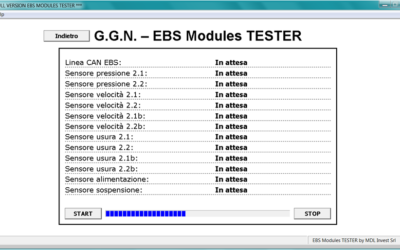

Automatic diagnosis of the EBS modulator. With this test are checked:
1) The electrical integrity of the electronic card of the EBS modulator.
2) The functioning of the modulator CAN EBS digital line.
3) The consistency of the data transmitted by the electronic control unit of the EBS modulator.
4) The capability to receive the signals from the internal and external sensors connected to the modulator.
5) The cability to transmit the signals of internal and external sensors connected to the modulator.
6) The control unit’s ability to control the pneumatic solenoid valves not only under static conditions but even in dynamic transients due to variations in control pressure.
7) The functioning of the sensors installed on the electronic board of the EBS modulator.
8) The electrical integrity of internal or external lines of the sensors connected to the modulator.
9) The dynamic functioning of solenoid valves that modulate pneumatic pressure.
10) The electrical integrity of the pneumatic solenoid valves inside the modulator.

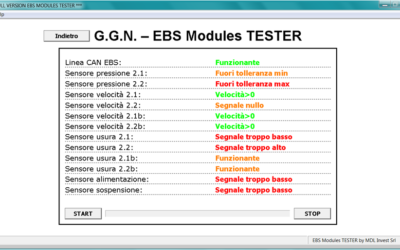

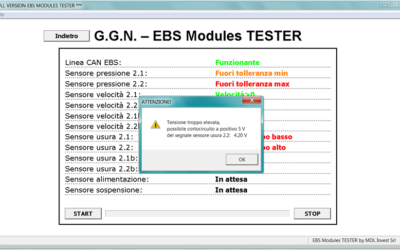

Whatever anomaly is found, it’s highlighted on video and written in a report to be printed along with all the features of the tested valve. More information on this test can be found on the pdf documentation already sent in the past and is attached to the videos.

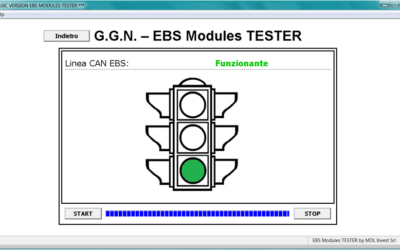

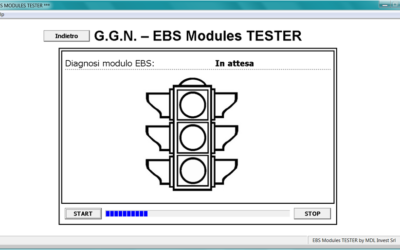

Dopo aver realizzato le connessioni elettriche, tra il modulo EBS da diagnosticare e il software di diagnosi, è possibile con un semplice click avviare il programma di diagnosi, il quale attraverso una sequenza di operazioni automatiche rileverà le eventuali anomalie presenti nei componenti elettronici ed elettropneumatici del modulo.
Abbiamo infatti concepito tre linee di prodotto in grado di soddisfare le diverse esigenze degli utilizzatori con tre differenti livelli di diagnosi:
After performing electrical connections between the EBS module that you want to test and the diagnostic software, you can to start the diagnostic program with one click. You will detect any defaults in the electronics and electropneumatic components in the EBS module by means to a sequence of automatic operations.
So we have designed three product lines able to meet the different needs of users with three different levels of diagnosis:
- Tester avanzato
Per una diagnosi completa automatica e manuale di:
- Centralina interna al modulatore EBS
- Tutti i componenti elettronici e pneumatici interni al modulatore EBS (elettrovalvole e sensori di pressione)
- Tutti i sensori esterni ed interni connessi al modulatore (sensori ABS e di usura)

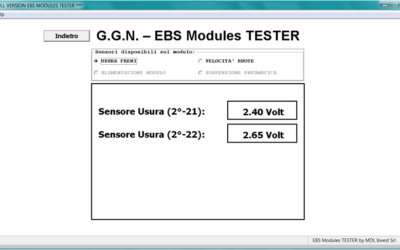

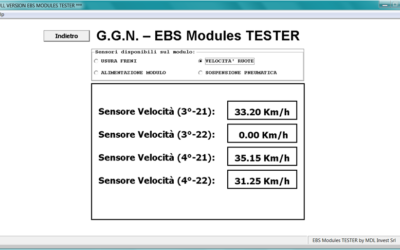

- Advanced Tester
For a complete automatically and manually diagnosis:
- Electronic control unit internal to EBS modulator
- All electronic and pneumatic components inside the EBS modulator (solenoid valves and pressure sensors)
- All external and internal sensors connected to the modulator (ABS sensors and brake pad wear sensors)

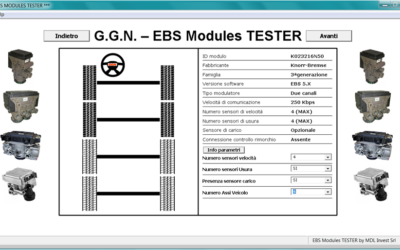

- Tester medio
Per una procedura di diagnosi automatica su:
- Centralina interna al modulatore EBS
- Tutti i componenti elettronici e pneumatici interni al modulatore EBS (elettrovalvole e sensori di pressione)
- Medium Tester
For a diagnostic automatic procedure about:
- Electronic control unit internal to EBS modulator
- All electronic and pneumatic components inside the EBS modulator (solenoid valves and pressure sensors)

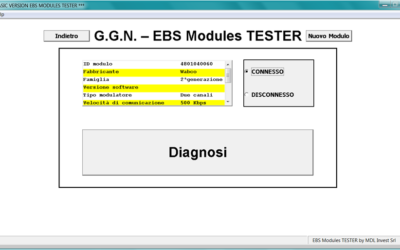

- Tester base
Per una procedura di diagnosi automatica della centralina interna al modulatore EBS.
- Basic Tester
For an automatic diagnosis procedure of electronic control unit internal to EBS modulator.

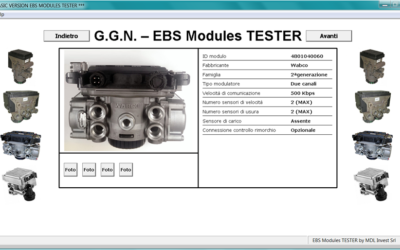

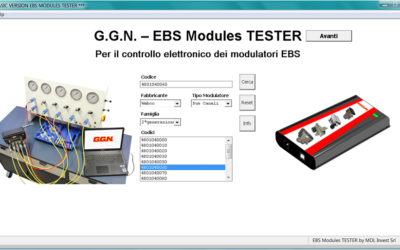

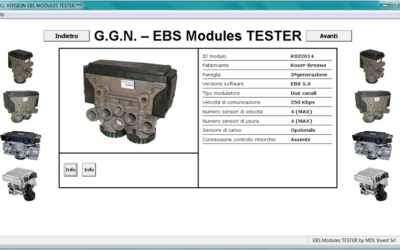

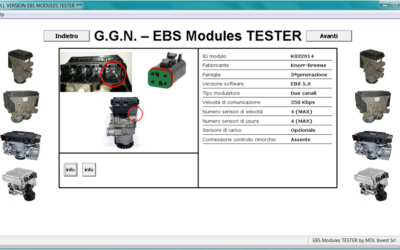

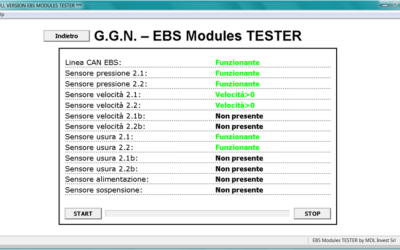

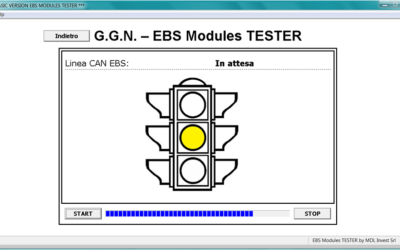

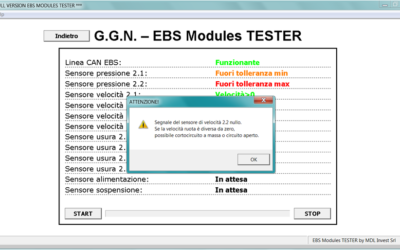

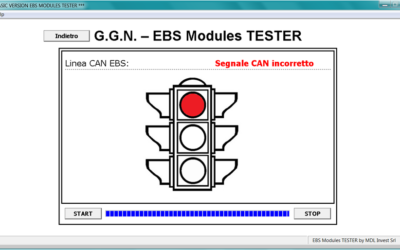

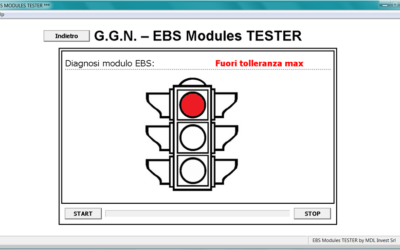

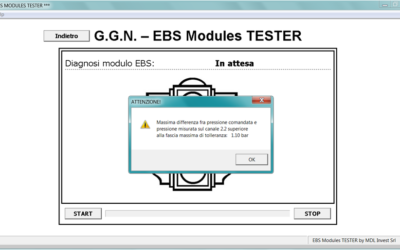

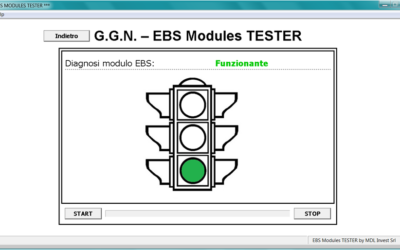

Le caratteristiche delle diverse versioni del tester EBS sono meglio illustrate nelle seguenti tabelle:
The features of the different versions for EBS modules testers are better illustrated in the following tables:
Il tester EBS avanzato è concepito per eseguire la diagnosi dettagliata sui componenti elettronici installati nei modulatori EBS, senza la presenza del veicolo, per provvedere alla riparazione, alla rigenerazione e al collaudo del modulatore EBS.
Perché scegliere la versione Tester EBS Avanzata?
Perché permette di interagire direttamente con il modulatore EBS attraverso la linea CAN EBS, senza collegarsi alla centralina EBS del Costruttore, con i seguenti vantaggi:
- Esclusione di eventuali errori nel processo diagnostico derivanti da possibili problemi alla centralina EBS del veicolo o alla linea CAN EBS.
- Il sistema fornisce una modalità di diagnosi semplice, rapida e diretta per qualunque guasto del modulatore.
- La possibilità di testare il modulatore direttamente al banco indipendentemente dal veicolo o da altro strumento di diagnosi plurimarca.
COPERTURA DI DIAGNOSI
Il tester EBS viene attualmente fornito con il seguente database di modulatori EBS:
– Knorr-Bremse: Terza generazione.
– Wabco: Terza generazione.
– Wabco: Seconda generazione.
– Knorr-Bremse: Seconda generazione.
– Wabco: Prima generazione.
Saranno presto disponibili i seguenti aggiornamenti:
– Knorr-Bremse: Valvole controllo rimorchio.
– Knorr-Bremse: Modulatori EBS rimorchio.
– Wabco: Modulatori EBS rimorchio.
– Wabco: CBU (Central Brake unit).
– Haldex: Modulatori comando rimorchio.
– Essiccatori elettronici.
– Tutti gli altri modulatori che verranno sviluppati in futuro.
DIAGNOSTIC COVERAGE
EBS Testers is currently delivered with the following database of EBS modulators:
– Knorr-Bremse: Third generation.
– Wabco: Third generation.
– Wabco: Second generation.
– Knorr-Bremse: Second generation.
– Wabco: First generation.
The following updates will soon be available:
– Knorr-Bremse: Trailer control valves.
– Knorr-Bremse: Trailer EBS modules.
– Wabco: Trailer EBS modules.
– Wabco: CBU (Central Brake unit).
– Haldex: Trailer control modules.
– Electronically Controlled Air Dryers
– All other modulators that will be developed in the future.
